Normgerechte Feuerwehr-Laufkarten für Ihre Brandmeldeanlage – erstellt und aktualisiert von S-H-Brandschutz.
Feuerwehr-Laufkarten sind ein unverzichtbarer Bestandteil jeder Brandmeldeanlage. Sie weisen den Einsatzkräften im Alarmfall den direkten Weg vom Anfahrtspunkt zum ausgelösten Melder – und damit zum vermuteten Brandherd.
Jede Minute zählt: Gut konzipierte Laufkarten verkürzen die Orientierungszeit der Feuerwehr erheblich und sorgen dafür, dass der betroffene Meldebereich ohne Umwege erreicht wird.
Doch was genau schreibt die DIN 14675 vor, welche Inhalte gehören auf eine Laufkarte und wie läuft die Erstellung ab? Hier finden Sie alle wichtigen Informationen – kompakt und verständlich.
Sobald in einem Gebäude eine Brandmeldeanlage installiert ist – was auf bauaufsichtliche Vorgaben zurückgeht – gehören Feuerwehr-Laufkarten dazu. Im Zuge des Baugenehmigungsverfahrens wird diese Anforderung in aller Regel gestellt.
Richtschnur für Aufbau und Betrieb von Brandmeldeanlagen ist die DIN 14675 („Brandmeldeanlagen – Teil 1“). Aus ihr ergeben sich Gestaltung und Inhalte der Laufkarten. Zusätzlich sind die Ausführungsbestimmungen Ihrer örtlichen Feuerwehr zu beachten.
Wichtig: Die Verantwortung für Vollständigkeit und Aktualität der Feuerwehr-Laufkarten liegt nach DIN 14675 beim Betreiber bzw. Auftraggeber der Brandmeldeanlage.
Ausgangspunkt jeder Feuerwehr-Laufkarte sind die Geschossgrundrisse sowie ein Übersichtsplan des Objekts. In diesen werden Melder, Meldergruppen und Meldebereiche exakt an ihrer Position dargestellt.
Vereinfachte Darstellung: Grundriss- und Schnittdarstellung ohne Maße, Wände lediglich mit Türöffnungen – so bleibt die Karte auch im Einsatz gut erfassbar.
Horizontale & vertikale Wege: Sämtliche Laufwege im Gebäude werden eindeutig und gut erkennbar markiert.
Symbole nach DIN 14034-6: Es kommen die grafischen Symbole des Feuerwehrwesens zum Einsatz; verdeckte Melder erhalten eine eigene Kennzeichnung.
Format: Je nach Vorgabe der örtlichen Feuerwehr sind DIN A4 oder DIN A3 üblich, vereinzelt auch DIN A5.
Eine Feuerwehr-Laufkarte hat stets eine Vorder- und eine Rückseite. Für jede Meldergruppe ist mindestens eine Laufkarte vorzuhalten.

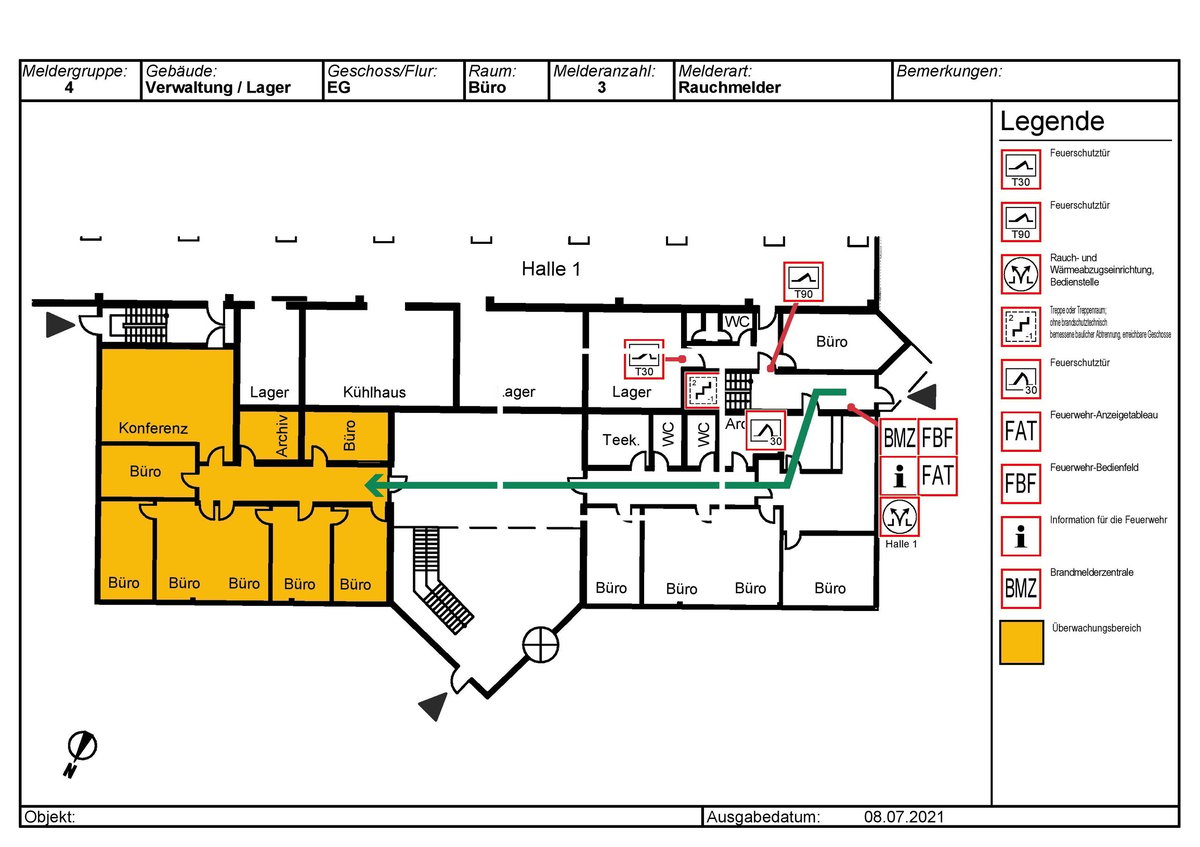

Gebäudeübersicht
Übersichtsplan mit Grundriss und Schnitt
Lage des Gebäudes & Anfahrt/Zugang der Feuerwehr
Standort der Brandmelderzentrale (BMZ)
Vertikale Wege (Treppenräume, Aufzüge)

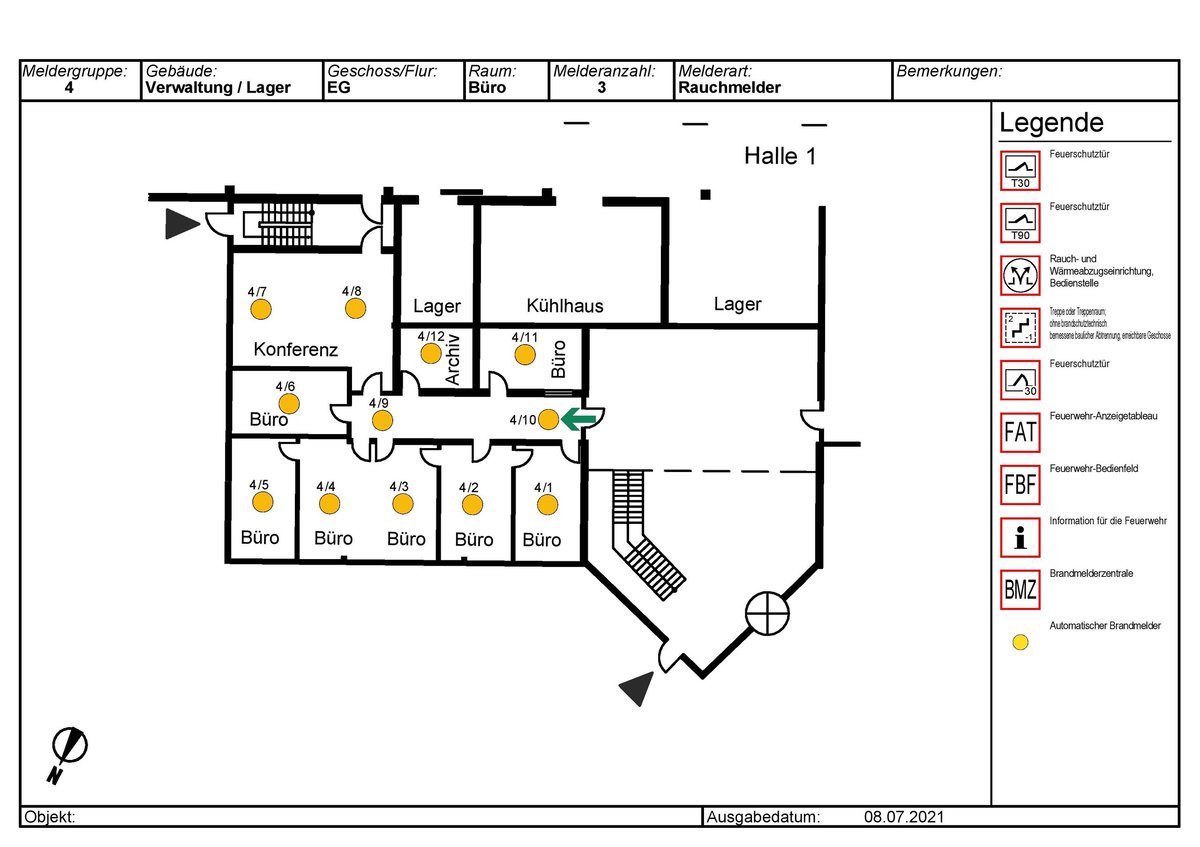

Detailplan Meldebereich
Detailplan für den jeweiligen Meldebereich
Melder mit Meldernummern der Meldergruppe
Laufweg vom Zugang zum Meldebereich
Wände mit Türöffnungen (vereinfacht)
Darstellungsart: vereinfachte Darstellung ohne Maße, Symbole nach DIN 14034-6
Ihren Platz haben Feuerwehr-Laufkarten an der Erstinformationsstelle der Feuerwehr, also meist an der Brandmelderzentrale (BMZ) oder im Feuerwehr-Informationszentrum – jederzeit griffbereit. Sie liegen in einem Laufkartendepot, das gegen unbefugten Zugriff gesichert ist und ein Hinweisschild nach DIN 4066 trägt.
Aktualisierungspflicht: Verantwortlich ist nach DIN 14675 der Betreiber bzw. Auftraggeber der Brandmeldeanlage. Sowohl Änderungen an der Anlage als auch wesentliche bauliche Veränderungen – beispielsweise an den Wegen durch das Gebäude – sind unverzüglich in die Laufkarten einzupflegen.
S-H-Brandschutz übernimmt das für Sie: Von der Ersterstellung bis zur laufenden Überarbeitung Ihrer Feuerwehr-Laufkarten – normgerecht, zuverlässig und termingerecht.
Von der Ersterstellung bis zur laufenden Aktualisierung – alles aus einer Hand von S-H-Brandschutz, abgestimmt auf Ihre örtliche Feuerwehr.
Auf Basis von Übersichtsplan und Geschossgrundrissen – je Meldergruppe mit Vorder- und Rückseite, normgerecht nach DIN 14675.
Grafische Symbole für das Feuerwehrwesen – verdeckte Melder werden normgerecht gesondert gekennzeichnet.
Format, Farbgebung und Depot richten sich nach den Ausführungsbestimmungen Ihrer örtlichen Feuerwehr.
Präzise Eintragung aller Melder, Meldergruppen, Meldebereiche sowie horizontaler und vertikaler Laufwege.
Bei Umbauten oder Anlagenänderungen bringen wir Ihre bestehenden Laufkarten kurzfristig auf den aktuellen Stand.
Auf Wunsch im Paket mit Feuerwehrplänen nach DIN 14095 und weiteren Brandschutzplänen.
In drei klaren Schritten zu Ihren einsatzbereiten Feuerwehr-Laufkarten – mit S-H-Brandschutz als Ihrem verlässlichen Partner.
Wir sichten Übersichtsplan, Geschossgrundrisse und die Unterlagen Ihrer Brandmeldeanlage – bei Bedarf mit Begehung vor Ort und Abgleich der Meldergruppen.
Wir zeichnen die Laufkarten in vereinfachter Darstellung mit allen Meldern, Meldergruppen und Laufwegen – abgestimmt auf die Ausführungsbestimmungen Ihrer örtlichen Feuerwehr.
Sie erhalten die einsatzbereiten Laufkarten für das Depot an der Erstinformationsstelle. Bei baulichen oder anlagentechnischen Änderungen aktualisieren wir Ihre Karten kurzfristig.
